SUTO S421 inline termiskais masas plūsmas sensors nodrošina uzticamu saspiestā gaisa un gāzes plūsmas un patēriņa uzraudzību maģistrālajās un sadales līnijās ar plašu mērījumu diapazonu. Augstā izšķirtspēja un paraugu ņemšanas ātrums nodrošina ātru un precīzu mērījumu veikšanu.
Ražots Germany. Ražots SUTO, modelis S421
Kontroles un mērinstrumentu piegādātājs Latvijā, Igaunijā un Lietuvā. Starptautiska piegāde.
Mūsu noliktava atrodas Rīgā, Latvijā.
Mazumtirdzniecība cena no 760 €
Pieejams
Oficiālais izplatītājs Latvijā
Laika gaitā pārbaudīti Amerikas, Eiropas un Āzijas kontroles un mērinstrumentu zīmoli.
Īpašs cenrādis organizācijām
Mēs piedāvājam ievērojamu atlaidi tirdzniecības organizācijām un ražošanas uzņēmumiem.
Ātra piegāde uz Baltijas valstīm
Mēs rūpējamies par visu loģistiku un muitošanu Latvijā, Igaunijā un Lietuvā.
Pēcpārdošanas apkalpošana un atbalsts
Garantijas apkalpošana un remonts, ekspertu palīdzība instrumentu ekspluatācijā

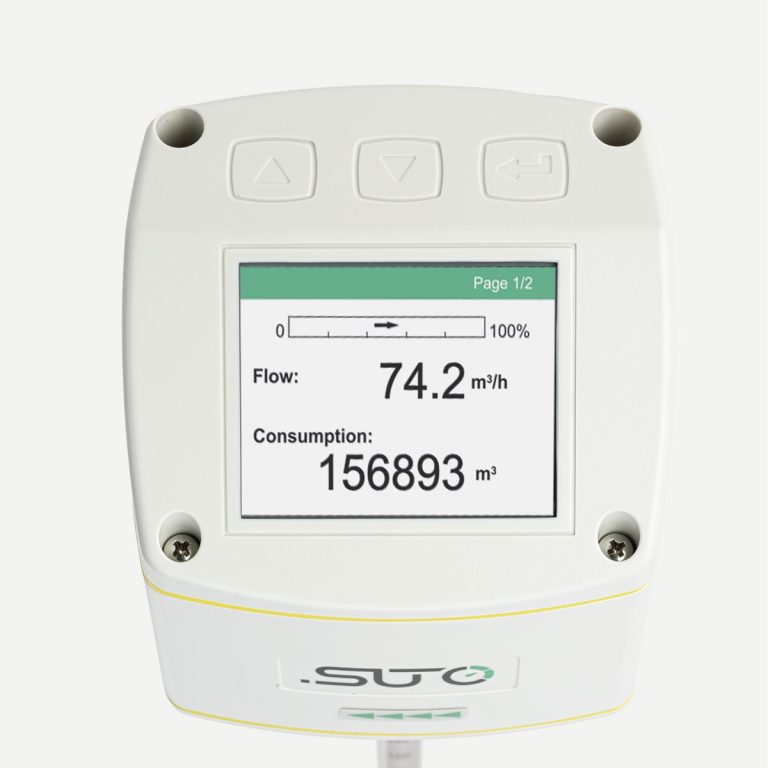

Plūsmas mērītājs S421 saglabā divas kalibrēšanas līknes, kas ļauj sensoru izmantot ar divām dažādām gāzēm, nezaudējot precizitāti — piemēram, saspiesta gaisa plūsmas mērīšanai — un ātri pārslēgties starp tām (piemēram, no saspiesta gaisa uz slāpekli) ar lietotnes vai displeja palīdzību. Papildus pieejamais krāsu displejs ir paredzēts, lai parādītu visus mērītos rādītājus, piemēram, plūsmas ātrumu un kopējo patēriņu. Vienlaikus displeju var izmantot, lai pārvaldītu sensora iestatījumus, piemēram, cauruļvada diametru, gāzes veidu vai izejas signāla un atsauces apstākļu iestatījumus. Plūsmas mērītājs atbalsta 4 izejas signāla opcijas: izolētu analogu un impulsu izeju, Modbus/RTU, Modbus/TCP un M-Bus.
Plūsmas mērītāja parametri ir droši aizsargāti pret neatļautām izmaiņām, pateicoties unikālam piekļuves QR kodam katrai ierīcei.
Dažādus iestatījumus, piemēram, gāzes veidu, plūsmas mērvienību un atsauces standartus, var rūpnīcā iestatīt atbilstoši jūsu vajadzībām. Ja jums ir nepieciešams mainīt iestatījumus uz vietas, varat izmantot bezmaksas viedtālruņa lietotni S4C-FS. Tas ļauj bezvadu veidā mainīt iestatījumus uz vietas ar vienu pieskārienu viedtālrunī.

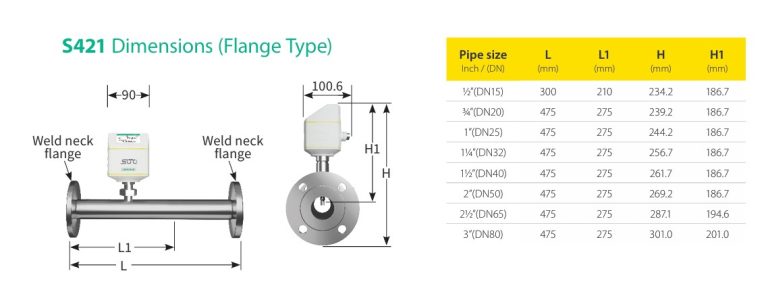

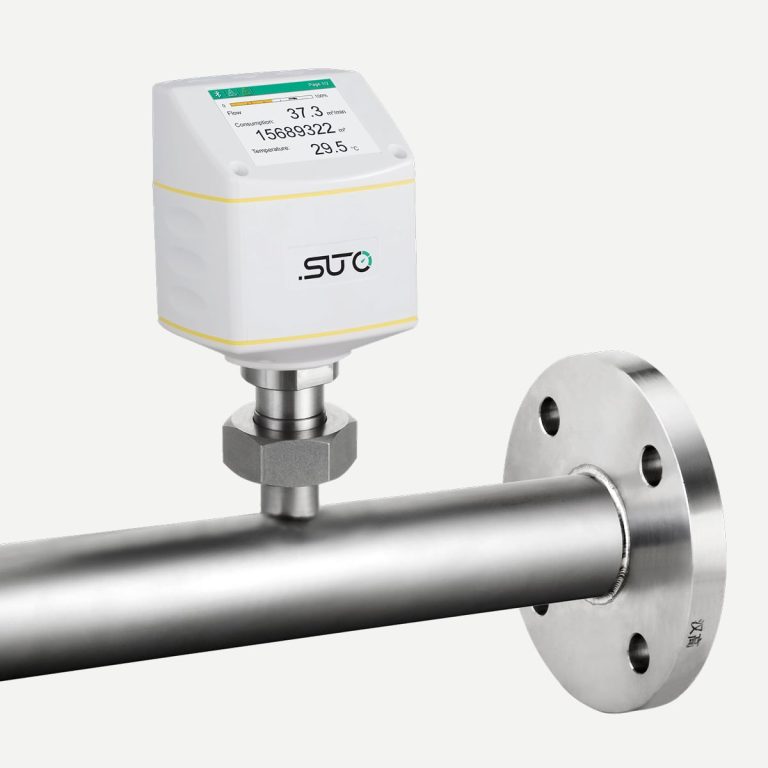

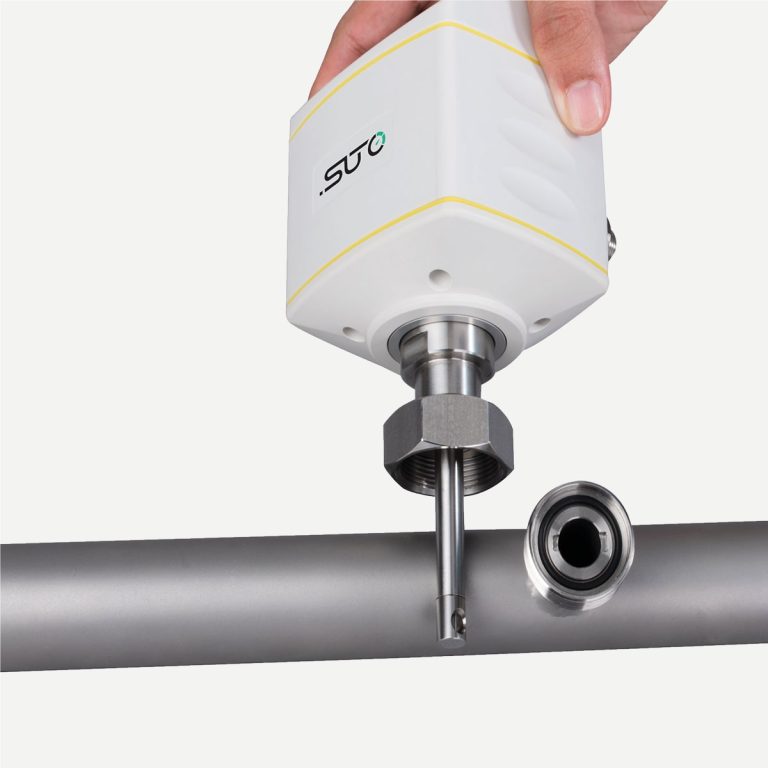

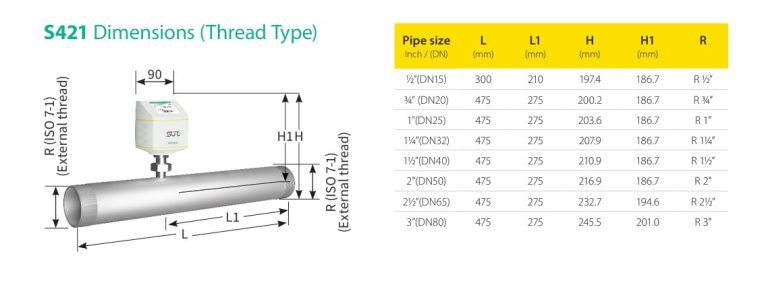

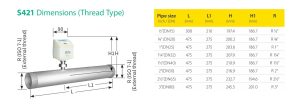

Uzstādīšana tiek veikta caur mērīšanas sekciju ar noteiktu diametru, kas aprīkota ar R-vītni vai atloku savienojumu. Sensors tiek piegādāts ar rūpnīcas kalibrāciju izvēlētajai sekcijai.
Pielietojums
Iezīmes
Priekšrocības
| MĒRĪJUMS | |
| Plūsma | |
| Precizitāte | 1,5 % no nolasījuma ± 0,3 % no FS (pēc izvēles 1 % no nolasījuma) |
| Izvēlamās vienības | m3/h, m3/min, l/min, l/s, cfm, kg/h, kg/min, kg/s |
| Atkārtojamība | 0,25 % no nolasījuma |
| Sensors | Termiskās masas plūsmas sensors |
| Paraugu ņemšanas frekvence | 10 paraugi sekundē |
| Samazināšanas koeficients | 200:1 |
| Reakcijas laiks (t90) | 0,1 s |
| Patēriņš | |
| Izvēlamās vienības | m3, ft3, l |
| Atsauces apstākļi | |
| Atlasāmi nosacījumi | 20 °C 1000 mbar (ISO1217), 0 °C 1013 mbar (DIN1343) brīvi regulējams |
| SIGNĀLA SASKARNE UN BAROŠANA | |
| Analogā izeja | |
| Signāls | 4 … 20 mA (4 vadu), izolēts |
| Mērogošana | 0 … maksimālā plūsma, brīvi regulējama |
| Ielādēt | maks. 250 omi |
| Atjaunināšanas ātrums | Vērtība tiek atjaunināta ik pēc 1 sekundes |
| Impulsa izeja | |
| Signāls | Slēdža izeja, parasti atvērta, maks. 30 V DC, 20 mA |
| Mērogošana | 1 impulss uz patēriņa vienību (pēc izvēles) |
| Lauka kopne | |
| Protokols | Modbus/RTU, Modbus/TCP |
| Atjaunināšanas ātrums | Vērtība tiek atjaunināta ik pēc 1 sekundes |
| Piegāde | |
| Sprieguma padeve | 15 … 30 V DC |
| Pašreizējais patēriņš | maks. 200 mA |
| VISPĀRĪGI DATI | |
| Konfigurācija | |
| Bezvadu | S4C-FS lietotne mobilajiem tālruņiem |
| Datora programmatūra | USB servisa komplekts + programmatūra |
| Citi | Displejs ar 2 skārienpogām |
| Reklāmas displejs | |
| Integrēts | 2,4″ krāsu grafiskais displejs ar 3 skārienpogām |
| Materiāls | |
| Procesa savienojums | Nerūsējošais tērauds 1.4404 (SUS 316L) |
| Mājoklis | PC + ABS |
| Sensors | Keramika, pārklāta ar stiklu |
| Metāla detaļas | Nerūsējošais tērauds 1.4404 (SUS 316L) |
| Dažādi | |
| Elektriskais pieslēgums | 2 x M12 (5 polu); 1 x M12 (8 polu X kodējums) paredzēts TCP |
| Aizsardzības klase | IP65 |
| Apstiprinājumi | CE, RoHS, FCC |
| Procesa savienojums | Mērīšanas šķērsgriezums ar R vītni vai atloku |
| Svars | 0,4 kg (bez mērīšanas sekcijas) |
| Darbības apstākļi | |
| Vidējs | Gaiss, N2, O2, CO2 un citas gāzes |
| Vidēja kvalitāte | ISO 8573: 4.4.3 vai labāks |
| Vidēja temperatūra | -30 … +140 °C |
| Vidējs mitrums | < 90 % relatīvais mitrums, bez kondensācijas |
| Darba spiediens | maks. 5,0 MPa (> 1,6 MPa nepieciešama uzstādīšanas ierīce) |
| Apkārtējās vides temperatūra | -30 … +70 °C, -10 … +50 °C (ar displeju) |
| Apkārtējā gaisa mitrums | < 99 % relatīvais mitrums |
| Uzglabāšanas temperatūra | -30 … +70 °C |
| Transportēšanas temperatūra | -30 … +70 °C |
| Cauruļu izmēri | ½” … 3″ |
| Tilpuma plūsmas diapazoni | ||||||
| Cauruļu specifikācijas | S401 | S421 | ||||
| Savienojuma vītne | DN | Diametrs (mm) | S401-S (m³/h) | S401-M (m³/h) | S401-H (m³/h) | Mērīšanas diapazons no līdz |
| ½” | DN15 | – | – | 0,5 … 90 m3/h | ||
| ¾” | DN20 | – | – | 0,9 … 170 m3/h | ||
| 1″ | DN25 | 27.3 | 0,5 … 147,7 | 0,6 … 294,7 | 0,6 … 356,9 | 1,5 … 290 m3/h |
| 1¼” | DN32 | 36,0 | 0,9 … 266,3 | 1,2 … 531,5 | 1,2 … 643,5 | 2 … 500 m3/h |
| 1½” | DN40 | 41,9 | 1,2 … 366,7 | 1,5 … 731,9 | 1,5 … 886,2 | 3 … 700 m3/h |
| 2″ | DN50 | 53.1 | 2,0 … 600,1 | 2,5 … 1197,6 | 3,0 … 1450,0 | 4 … 1000 m3/h |
| 2½” | DN65 | 68,9 | 3,5 … 1026,5 | 5,0 … 2048,6 | 5,0 … 2480,4 | 6 … 1500 m3/h |
| 3″ | DN80 | 80,9 | 5,0 … 1424,4 | 7,0 … 2842,7 | 7,0 … 3441,9 | 8 … 2500 m3/h |
| 4″ | DN100 | 100,0 | 10 … 2183,3 | 12 … 4357,2 | 12,0 … 5275,7 | |
| 5″ | DN125 | 125,0 | 13 … 3419,6 | 18 … 6824,4 | 18,0 … 8263,1 | |
| 6″ | DN150 | 150,0 | 18 … 4930,1 | 25 … 9838,9 | 25,0 … 11913,1 | |
| 8″ | DN200 | 200,0 | 26 … 8785,6 | 33 … 17533,3 | 42,0 … 21229,5 | |
| 10″ | DN250 | 250,0 | 40 … 13743,9 | 52 … 27428,5 | 60,0 … 33210,7 | |
| 12″ | DN300 | 300,0 | 60 … 19814,8 | 80 … 39544,1 | 100,0 … 47880,4 | |
| Modelis | Apraksts | Cena, € |
| S695 4120 | S421 Termiskais masas plūsmas mērītājs (Inline), 1,6 MPa | 760 |
| S695 4121 | S421 Termiskais masas plūsmas mērītājs (Inline), 4,0 MPa | 920 |
| A1003 | Opcija: Mērāmā vide: bez 2. gāzes | Pēc pieprasījuma |
| A1007 | Opcija: Mērāmā vide — gaiss | Pēc pieprasījuma |
| A1008 | Opcija: Mērāmā vide — CO₂ | Pēc pieprasījuma |
| A1009 | Opcija: Mērāmā vide — O₂ (attīrīšana no eļļas un taukiem) | 81 |
| A1010 | Opcija: Mērāmā vide — N₂ | Pēc pieprasījuma |
| A1011 | Opcija: Mērāmā vide — N₂O | Pēc pieprasījuma |
| A1012 | Opcija: Mērāmā vide — argons | Pēc pieprasījuma |
| A1013 | Opcija: Mērāmā vide — dabasgāze | Pēc pieprasījuma |
| A1014 | Opcija: Mērāmā vide — H₂ (reālās gāzes kalibrēšanai. Lūdzu, iepriekš konsultējieties ar ražotāju par šo opciju) | 360 |
| A1015 | Opcija: Cita gāze (norādiet gāzi vai gāzu maisījumu) | Pēc pieprasījuma |
| A1016 | Opcija: Mērāmā vide — He (reālās gāzes kalibrēšana) | 490 |
| A1017 | Opcija: Mērāmā vide — propāns C₃H₈ | Pēc pieprasījuma |
| A1301 | S421/S452: R vītnes savienojums, DN15, ½” | 116 |
| A1302 | S421/S452: R vītnes savienojums, DN20, ¾” | 134 |
| A1303 | S421/S452: R vītnes savienojums, DN25, 1″ | 160 |
| A1304 | S421/S452: R vītnes savienojums, DN32, 1,25″ | 160 |
| A1305 | S421/S452: R vītnes savienojums, DN40, 1,5″ | 180 |
| A1306 | S421/S452: R vītnes savienojums, DN50, 2″ | 200 |
| A1307 | S421/S452: R vītnes savienojums, DN65, 2,5″ | 320 |
| A1308 | S421/S452: R vītnes savienojums, DN80, 3″ | 320 |
| A1321 | S421/S452 atloku savienojums EN 1092-1, PN40, DN15, ½” | 187 |
| A1322 | S421/S452 atloku savienojums EN 1092-1, PN40, DN20, ¾” | 241 |
| A1323 | S421/S452 atloku savienojums EN 1092-1, PN40, DN25, 1″ | 370 |
| A1324 | S421/S452 atloku savienojums EN 1092-1, PN40, DN32, 1,25″ | 450 |
| A1325 | S421/S452 atloku savienojums EN 1092-1, PN40, DN40, 1,5″ | 520 |
| A1326 | S421/S452 atloku savienojums EN 1092-1, PN40, DN50, 2″ | 600 |
| A1327 | S421/S452 atloku savienojums EN 1092-1, PN40, DN65, 2,5″ | 730 |
| A1328 | S421/S452 atloku savienojums EN 1092-1, PN40, DN80, 3″ | 860 |
| A1341 | S421/S452 atloku savienojums, DN15, 1/2″, class300, ANSI/B16.5 | 200 |
| A1342 | S421/S452 atloku savienojums, DN20, 3/4″, class300, ANSI/B16.5 | 255 |
| A1343 | S421/S452 atloku savienojums, DN25, 1″, class300, ANSI/B16.5 | 490 |
| A1344 | S421/S452 atloku savienojums, DN32, 1-1/4″, class300, ANSI/B16.5 | 570 |
| A1345 | S421/S452 atloku savienojums, DN40, 1-1/2″, class300, ANSI/B16.5 | 640 |
| A1346 | S421/S452 atloku savienojums, DN50, 2″, class300, ANSI/B16.5 | 710 |
| A1347 | S421/S452 atloku savienojums, DN65, 2-1/2″, class300, ANSI/B16.5 | 890 |
| A1348 | S421/S452 atloku savienojums, DN80, 3″, class300, ANSI/B16.5 | 1150 |
| A1407 | S401/S421: Vakuuma / atmosfēras diapazons (1/3 no standarta diapazona) | Pēc pieprasījuma |
| A1409 | S401/S421: Standarta kalibrēšana | Pēc pieprasījuma |
| A1410 | Opcija: Izolēta 4 … 20 mA + impulsa izeja | Pēc pieprasījuma |
| A1411 | Opcija: Modbus/RTU izeja | Pēc pieprasījuma |
| A1424 | Opcija: Modbus/TCP izeja ar PoE atbalstu | 220 |
| A1413 | S401/S421: 4 … 20 mA + impulsa izeja (savietojama ar S400 / 420) | Pēc pieprasījuma |
| A1420 | S401/S421/S430: Krāsains grafiskais displejs, 2,4″ ar tastatūru | 180 |
| A1426 | S421: Standarta diapazona versija | Pēc pieprasījuma |
Piederumi
| Modelis | Apraksts | Cena, € |
| A553 0104 | Sensora kabelis 5 m ar M12 savienotāju, brīvi vadi, AWG24 (0,2 mm²) | 30 |
| A553 0105 | Sensora kabelis 10 m ar M12 savienotāju, brīvi vadi, AWG24 (0,2 mm²) | 50 |
| A553 0154 | Kabelis portatīvā lādētāja (power bank) pieslēgšanai, 1,8 m, USB-C savienotājs lādētājam, M12 savienotājs | 20 |
| A553 0146 | Sensora kabelis 5 m ar M12 un RJ45 savienotājiem, ar PoE atbalstu, AWG24 (0,2 mm²) | 50 |
| A695 0008 | Opcija: NPT1/2″ vītnes adapteris | 10 |
| A695 0009 | Opcija: PT1/2″ vītnes adapteris | 10 |
| C190 0002 | Slēgvāciņš S421 / S452 mērījumu sekcijai, nerūsējošais tērauds 1.4404 ar blīvgredzenu, M32 vītne | 20 |
| C190 0594 | Vītnes adapteris: G1/2” iekšējā vītne plūsmas devējam, G1/4” iekšējā vītne spiediena devējam, R1/2” ārējā vītne tehnoloģiskajam pieslēgumam (lodveida vārsts) | 30 |
Varat pieprasīt nepieciešamos sertifikātus, dokumentāciju, instrukcijas un lietotāja rokasgrāmatu par SUTO S421 izmantojot īpašo formu.
Jūs varat iegādāties SUTO S421 in Latvija at a price starting from 760 € “OLIL SIA”, atstājot pieprasījumu mājas lapā, pa tālruni +371 672 70580 vai pa e-pastu olil@olil.lv. SUTO S421 cena var mainīties atkarībā no valūtas maiņas kursa. Mēs piegādājam instrumentus ar transporta uzņēmumu starpniecību Latvijā, Igaunijā un Lietuvā..
