MMVNA veic jaukta režīma S-parametru mērījumus vienmodu vai divmodu konfigurācijā. MMVNA var izmantot ar AEM VNA Manager Pro programmatūru, kas nodrošina plašu testēšanas vides un mērījumu rezultātu attēlošanas konfigurāciju klāstu. MMVNA var arī viegli integrēt ar klientu programmatūru, izmantojot TCP/IP ligzdas saskarni vai mūsu komandu saskarni. Tas padara MMVNA par ideālu rīku RF komponentu testēšanai ražošanā un laboratorijā.
Ražots USA. Ražots AEM, modelis MMVNA - 200
Kontroles un mērinstrumentu piegādātājs Latvijā, Igaunijā un Lietuvā. Starptautiska piegāde.
Mūsu noliktava atrodas Rīgā, Latvijā.
cena pēc pieprasījuma
Pieejams
Oficiālais izplatītājs Latvijā
Laika gaitā pārbaudīti Amerikas, Eiropas un Āzijas kontroles un mērinstrumentu zīmoli.
Īpašs cenrādis organizācijām
Mēs piedāvājam ievērojamu atlaidi tirdzniecības organizācijām un ražošanas uzņēmumiem.
Ātra piegāde uz Baltijas valstīm
Mēs rūpējamies par visu loģistiku un muitošanu Latvijā, Igaunijā un Lietuvā.
Pēcpārdošanas apkalpošana un atbalsts
Garantijas apkalpošana un remonts, ekspertu palīdzība instrumentu ekspluatācijā
MMVNA‑200 ir visaptverošs, pielāgojams un izmaksu ziņā efektīvs instruments ražošanas vai laboratorijas testēšanai. Tas piedāvā daudzveidīgas testa ierīces tādu komponentu testēšanai kā neapstrādāti kabeļi, savienotāji, savienojuma kabeļi vai kabeļu instalācijas. Tā jaudīgā VNA Manager Pro programmatūra nodrošina neierobežotu grafiku skaitu un izsekojamas testa atskaites, kā arī ļauj konfigurēt sekundāros parametrus, piemēram, ACR‑F, kapacitāti, induktivitāti vai soļu/impulsa atbildes laika apgabala grafikus.
MMVNA-200 ir daudzportu vektoru tīkla analizators, kas spēj vienlaikus izmērīt visus portus un to savstarpējo atkarību. Tā mazais, pārnēsājamais 8-portu formfaktors ir viegli integrējams ražošanas vidē: visas iespējamās RF S-parametru kombinācijas visos portos tiek izmērītas vienā mērījuma laikā, kas ilgst mazāk nekā 10 sekundes, ievērojami samazinot testēšanas laiku salīdzinājumā ar citām RF testa sistēmām. Vairāki testa porti novērš nepieciešamību atkārtoti pieslēgt un atvienot dažādas testa ierīces, un nav nepieciešama ārēja RF komutācijas matrica.
Ierīce ir unikāli spējīga veikt divpusēju testēšanu, izmantojot divas neatkarīgas MMVNA-200 ierīces, kas sinhronizētas pa testējamo sakaru kanālu, padarot to ideāli piemērotu tālsavienojumu un kabeļu mērījumiem. Papildus RF, tā veic līdzstrāvas mērījumus, lai pārbaudītu pareizu savienojumu no gala līdz galam (DUT) — svarīga iespēja, jo daudzas kļūmes rodas nepareiza savienojuma, nevis RF veiktspējas dēļ. Šīs īpašības padara MMVNA-200 par vienu no daudzpusīgākajiem RF analizatoriem inženieriem, kuri vēlas veikt padziļinātu analīzi, vienlaikus saglabājot ātrumu un vienkāršību operatoriem.
Galvenās īpašības

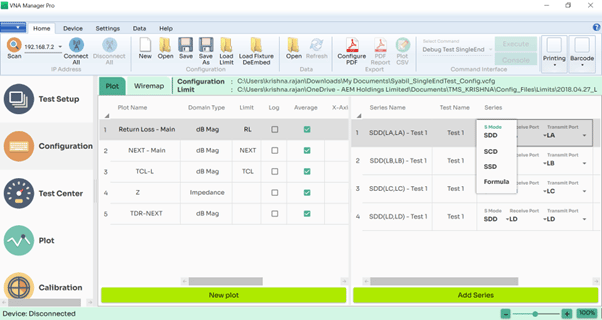

Visaptverošs S-parametru kopums
MMVNA-200 ir 4 diferenciālie/vienpusējie raidītāji un 8 uztvērēji. Katrā mērījuma laikā tas vektora formā izmēra visus 32 diferenciālos uz vienpusējiem, visus 16 diferenciālos uz diferenciāliem un visus 16 diferenciālos uz kopējā režīma parametrus; veicot divpusēju testēšanu, katrs gals mēra tādu pašu skaitu papildu galvenā–attālā kanāla parametru. Konfigurācijas programmatūra nodrošina ērtu lietotāja saskarni, lai izvēlētos interesējošos parametrus no visiem pieejamajiem mērījumiem.
Tālā gala S-parametri
Divpusējs mērījums ļauj izmērīt tālā gala parametrus, ko parasti sauc par ievietošanas zudumu un FEXT (tālā gala šķērsrunu). MMVNA-200 izmēra visas šo parametru kombinācijas no galvenās un attālās ierīces, un tālā gala pārraide tiek pārbaudīta pret IEEE 802.3bw robežvērtībām. Komanda “iestatīt atsauci” nodrošina nulles atsauci divpusējiem mērījumiem.

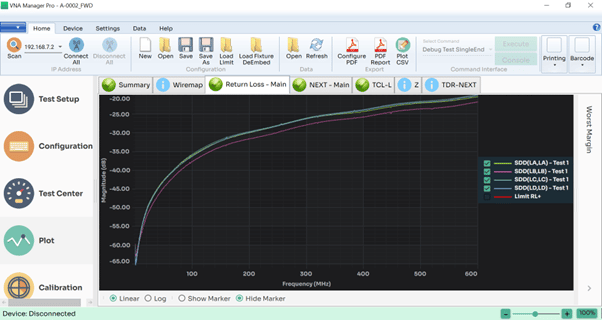

S11 parametri tuvajā galā — S11 parametri atspoguļo atstaroto signālu. Pateicoties tā unikālajam reflektometra dizainam, MMVNA-200 ar augstu precizitāti mēra jauktā režīma S11 parametrus (atgriešanās zudums, TCL).

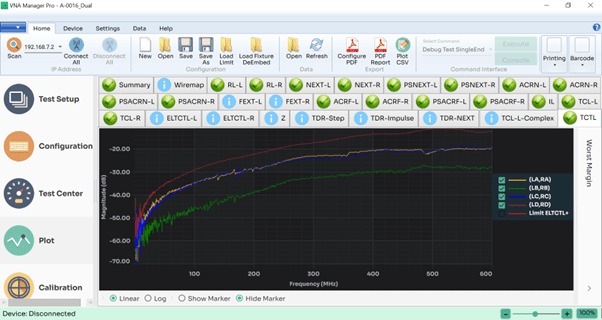

S11 parametri tālajā galā — Papildus ievietošanas zudumam MMVNA-200 nodrošina režīma pārveidošanas parametru mērījumus tālajā galā (parasti sauktu par TCTL).

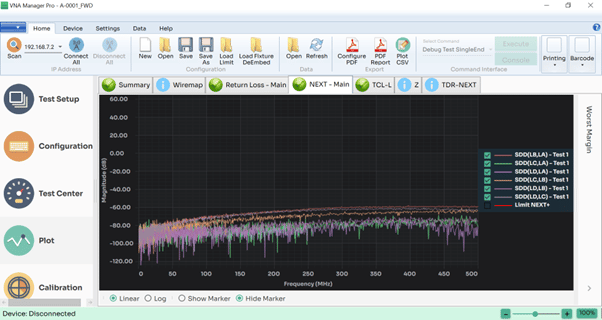

Snm parametri abos galos
Savienojums starp portiem tiek mērīts visām kombinācijām tuvajā un tālajā galā (NEXT un FEXT). Tuvā gala savienojuma mērījumi ir vektoru mērījumi, kas ļauj laika apgabala skatu problēmu novēršanai. Visi savienojuma parametri tiek mērīti jauktā režīmā, sniedzot ieskatu režīma pārveidošanā savienojumā.
Konfigurējams mērījuma ātrums
MMVNA-200 ļauj veikt ātrus mērījumus augstai produktivitātei ražošanas testēšanā. Pietiekams 80 dB mērījumu līmenis ir pietiekams lielākajai daļai ražošanas testa lietojumu, kuru mērķis ir pārbaudīt, vai produkts atbilst sagaidāmajai veiktspējai; precīzākai testēšanai lietotājs var konfigurēt augstas precizitātes mērījumu ar mērījumu līmeni līdz 110 dB.
Lietotāja kalibrēšana
MMVNA-200 ļauj veikt lietotāja definētu kalibrēšanu. Kā opcijas ir pieejami dažādi kalibrēšanas komplekti, kas piemēroti konkrētiem DUT, un lietotāji var izstrādāt arī savus kalibrēšanas komplektus. Lietotājs var veikt OPEN, LOAD, SHORT un THRU daudzportu kalibrēšanu.
Līdzstrāvas mērījumi
Līdzstrāvas mērījumus veic galvenā un attālā MMVNA ierīce divpusēji, un tie ir noderīgi problēmu novēršanā un testējamās ierīces (DUT) pārbaudē. Savienojums no gala līdz galam (vadu shēma) un katra vada pretestība tiek mērīti ar augstu precizitāti, ar “Pieskaitīts”/”Nepieskaitīts” atbalstu kabeļu kartēšanai un savienojamībai.
Mērījumu konfigurācija ērtai atsaucei
MMVNA-200 vienlaicīgi veic vektora S-parametru mērījumus līdz pat 256 parametriem. Ar šo jaudīgo konfigurācijas rīku jūs varat:
Tiek parādīti jauktā režīma un vienpusējie rezultāti, un ir pieejami rīki tālummaiņai un rezultātu filtrēšanai padziļinātai analīzei.

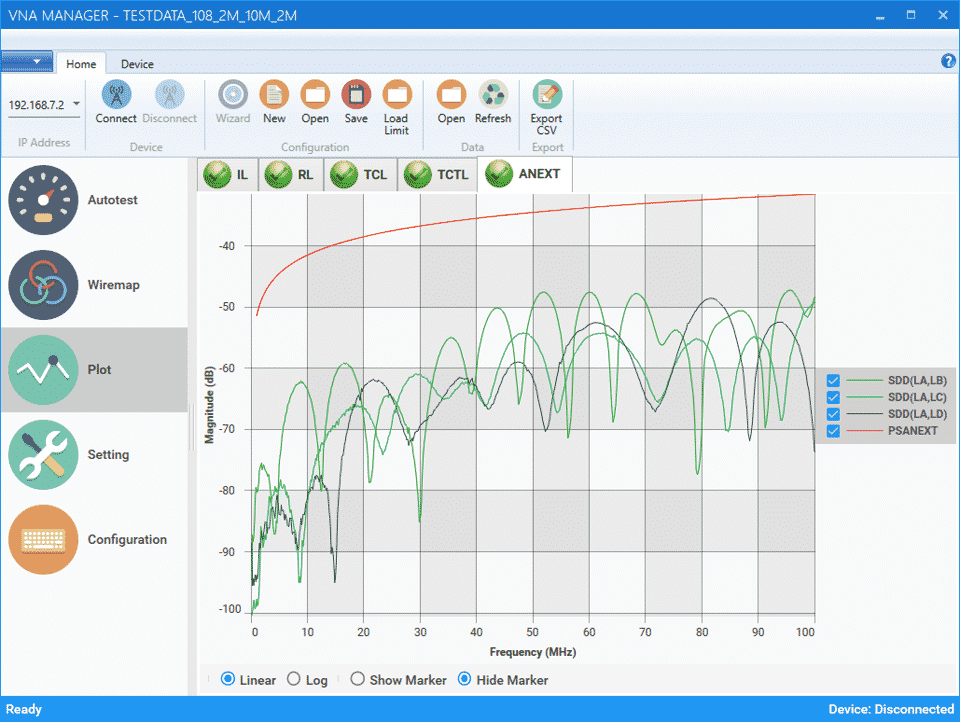

VNA Manager Pro programmatūra
VNA Manager Pro ir nepieciešamā pavadošā programmatūra, kas darbojas uz datora, kas savienots ar MMVNA-200, un nodrošina visas konfigurācijas, vadības, datu iegūšanas, datu attēlošanas un uzglabāšanas funkcijas, ieskaitot Autotest pielāgošanu, izmantojot uz S-parametriem balstītus iestatījumus. Tā ir lietotājam draudzīga un daudzpusīga, ļaujot efektīvi izmantot MMVNA radīto milzīgo S-parametru mērījumu datu apjomu:
| Frekvenču diapazons | 0.1 -3,000 MHz |
| Frekvences izšķirtspēja | 0.01 MHz |
| Frekvences precizitāte | ± 2 ppm |
| Testa porti (ar vienu galu) | 4 (diferenciālais) / 4 (vienmēriņa) |
| Testa porti (ar diviem galiem) | 8 (diferenciāls) |
| IF joslas platums | 100 Hz (diapazona iestatījums = 7) |
| Testa saskarne | SMA (sieviešu) |
| Testa porta pretestība | 50 Ω (ar vienu galu) |
| 100 Ω (diferenciāls) | |
| Testa ostas izejas jauda | -1.0 dBm |
| Maksimālais līdzstrāvas spriegums testa pieslēgvietā (bojājumu līmenis) | 60 V |
| Slaucīšanas ātrums | 0,3 msec/pakāpiens (80 db trokšņu līmenis) |
| 3,4 msec/pakāpiens (110 db trokšņu līmenis) | |
| RF mērījumu parametri | Diferenciāli-viengabala atdeves zudumi (SSD,x+/-,x) |
| Diferenciāli vienkanāla pārklāšanās (SSD,y+/-,x) | |
| Diferenciālā pret diferenciālo atgriezes zudumi (SDD,xx) | |
| Diferenciāli diferenciālā pārklāšanās (SDD,yx). | |
| Atgriezeniskie zudumi starp diferenciālo un kopējo režīmu (TCL) (SCD,xx) | |
| Diferenciālā pārraide uz kopējo režīmu (TCTL) (SCD,xx) | |
| Diferenciālā un kopējā režīma pārklāšanās (SCD,yx) | |
| RF mērījumu parametri – divkonduktors | Diferenciāli-vienpavediena atgriezeniskās saites zudumi un savstarpējie pārraides traucējumi. Diferenciāli-diferenciāli atgriezeniskās saites zudumi un pārklāšanās. (tuvu un tālu). Diferenciālie ieslēgšanās zudumi, diferenciālie-kopmoda ieslēgšanās zudumi. |
| Mērījumu Floor Cross Talk (parastais slaucīšanas režīms) | 100 dB @ 0.1MHz |
| 105 dB @ 1MHz | |
| 105 dB @ 100MHz | |
| 95 dB @ 600MHz | |
| 85 dB @ 1000MHz | |
| 50 dB @ 3000MHz | |
| Mērījumu līmenis – atdeves zudumi (parastais slaucīšanas režīms) | 60 dB @ 0.1MHz |
| 60 dB @ 1MHz | |
| 60 dB @ 100MHz | |
| 50 dB @ 600MHz | |
| 40 dB @ 1000MHz | |
| 15 dB @ 3000MHz | |
| Dinamiskā diapazona pārraides mērījumi (parastais slaucīšanas režīms) | 90 dB @ 0.1MHz |
| 100 dB @ 1MHz | |
| 100 dB @ 100MHz | |
| 95 dB @ 600MHz | |
| 85 dB @ 1000MHz | |
| 50 dB @ 3000MHz | |
| Precizitāte – pārraides mērījumi (parastais slaucīšanas režīms) vidējā dinamiskā diapazona mērījumi | ± 0.2 dB @ 0.1MHz |
| ± 0.1 dB @ 1MHz | |
| ± 0.1 dB @ 100MHz | |
| ± 0.1 dB @ 600MHz | |
| ± 0.3 dB @ 1000MHz | |
| ± 0.5 dB @ 3000MHz | |
| Precizitāte – atstarošanas mērījumi vidējā dinamiskā diapazona mērījumi | ± 0.4 dB |
| Virzamība | 40 dB @ 0.1MHz |
| 60 dB @ 1MHz | |
| 60 dB @ 100MHz | |
| 45 dB @ 600MHz | |
| 30 dB @ 1000MHz | |
| 25 dB @ 3000MHz | |
| Izsekošanas kļūda | 0.05 dB (0.1 to 1000MHz) |
| Avota atdeves zudumi | 50 dB @ 1MHz |
| 40 dB @ 100MHz | |
| 20 dB @ 1000 MHz | |
| Ievietošanas zudumu mērījumu diapazons – divpakāpju mērījumi | 80 dB @ 0.1MHz |
| 80 dB @ 1MHz | |
| 70 dB@ 100 MHz | |
| 65 dB @ 1000 MHz | |
| 40 dB @ 3000 MHz | |
| Līdzstrāvas mērījumu parametri – divkanālu sistēma | Savienojamība no gala līdz galam (vadu karte) Līdzstrāvas pretestības starp pāriem un starp vadiem pretestības disbalanss |
| Līdzstrāvas pretestības mērījumu diapazons | 0 – 100 Ω (± 0.5 Ω) |
| Līdzstrāvas pretestības mērījumu izšķirtspēja | 0.1 Ω |
| S-parametru rezultātu failu formāts | CSV and Touchstone (s8p, s16p) |
| Zemes gabali | frekvenču diapazona S-parametrs (lielums) |
| impulsa reakcija laika apgabalā (lineāra vai dB) | |
| pakāpju reakcija laika apgabalā (impedance vai dB) | |
| fāze pret frekvenci, reālā daļa pret frekvenci, iedomātā daļa pret frekvenci. | |
| ACRF, PSACRF divpusējiem testiem | |
| izvēlēto S-parametru kombināciju jaudas summas mērījumi. | |
| izmērs | 17,5 cm (dziļums) x 16,5 cm (platums) x 5,5 cm (augstums) |
| S-parametru rezultātu failu formāts | CSV and Touchstone (s8p, s16p) |
| svars | 1.0 kg |
| barošanas avots | 5 V līdzstrāvas adapteris |
| Enerģijas patēriņš | 8 W |
| Akumulatora darbība | 8 stundas ar pilnu uzlādi un 1 testu/min |
| Savienojamība | USB, 10/100/1000 Ethernet |
| Operētājsistēma | Linux |
| Darba temperatūra | 0 °C to 45 °C |
| Uzglabāšanas temperatūra | -50 °C to +70 °C |
| Mitrums | 90 % at 25 °C |
| Atmosfēras spiediens | 70.0 kPa to 106.7 kPa |
| Modelis | Apraksts | Foto |
| MMVNA-CALKIT | Kalibrēšanas komplekts MMVNA 100. un 200. modelim | |
| VNA_MANAGER PRO | Pavadošā pārvaldības programmatūra S-parametru konfigurācijai, datu iegūšanai un atskaišu veidošanai. Savietojama ar MMVNA 100. un 200. modeli. Vietējā licence. |  |
| Modelis | Apraksts | Cena, € |
| MMVNA-200 K01 | Viena MMVNA-200 ierīce un 8 koaksiālie kabeļi (60 cm) | Pēc pieprasījuma |

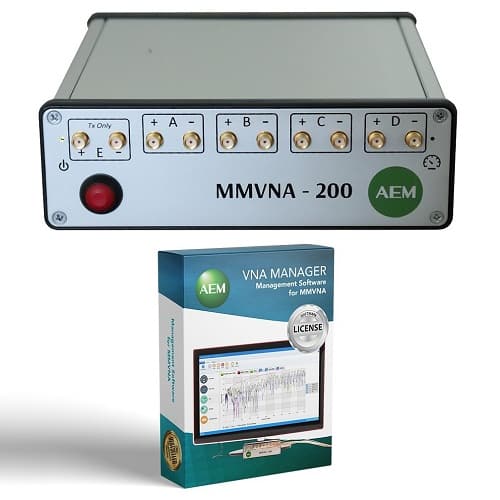

| MMVNA-200 K01SW | Viena MMVNA-200 ierīce un 8 koaksiālie kabeļi (60 cm), vietējā licence VNA Manager Pro programmatūrai analizatora konfigurēšanai un atskaišu veidošanai. | Pēc pieprasījuma |

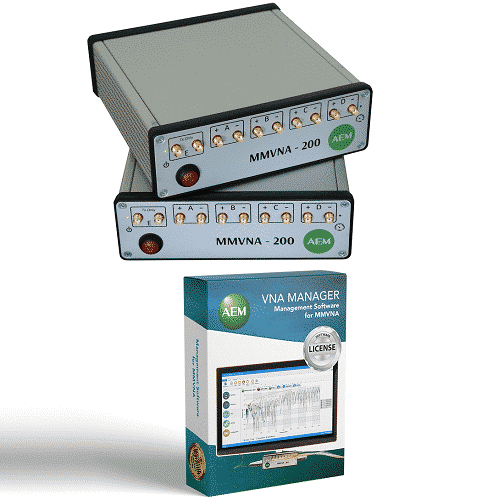

| MMVNA-200 K02 | Divas MMVNA-200 ierīces un 8 koaksiālie kabeļi (60 cm) | Pēc pieprasījuma |

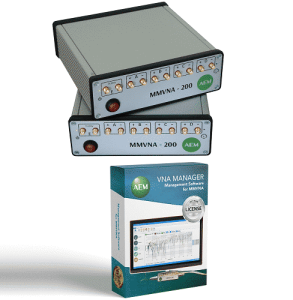

| MMVNA-200 K02SW | Divas MMVNA-200 ierīces un 8 koaksiālie kabeļi (60 cm), vietējā licence VNA Manager Pro programmatūrai analizatora konfigurēšanai un atskaišu veidošanai. | Pēc pieprasījuma |
