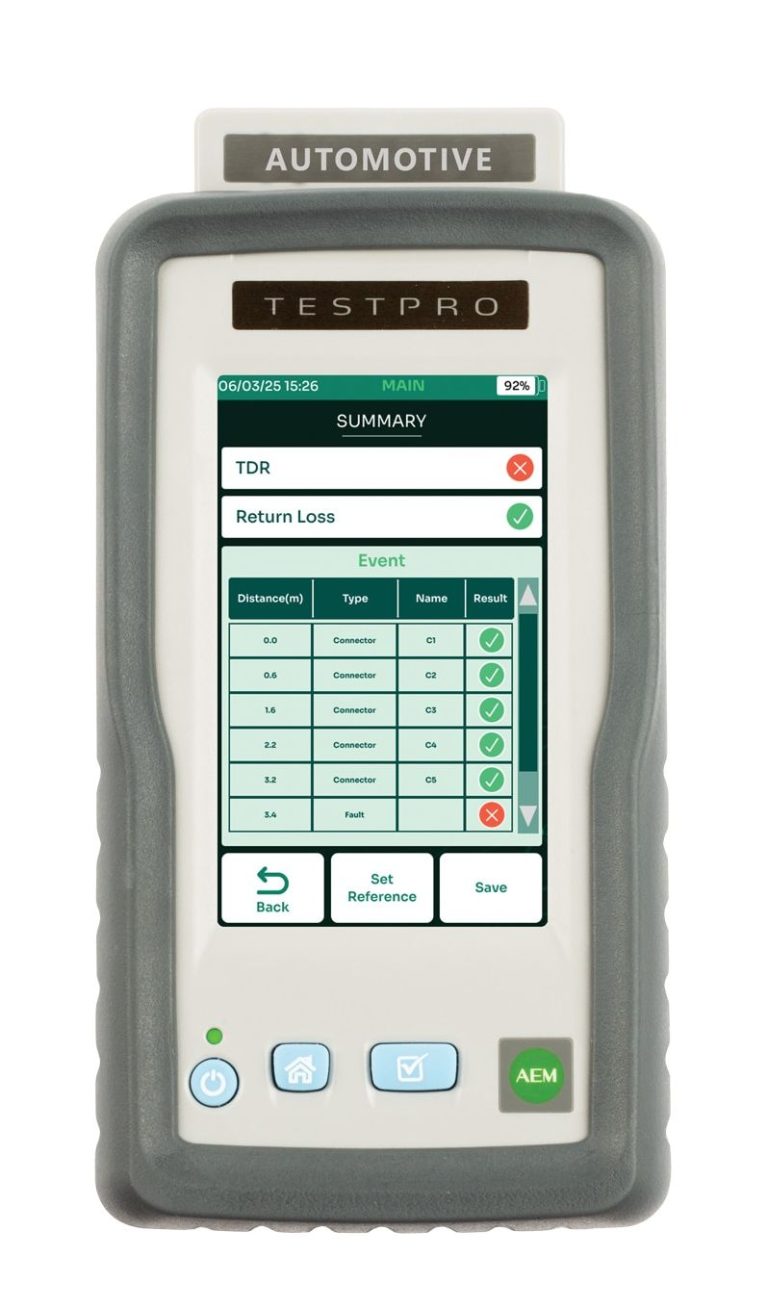

AEM TestPro Automotive

AEM  TestPro Automotive apraksti

TestPro Automotive ir nozares daudzpusīgākais un lietotājam draudzīgākais pārnēsājamais risinājums automobiļu kabeļu instalāciju testēšanai — tieši transportlīdzeklī. Izstrādāts, lai novērstu nepieciešamību pēc demontāžas vai apjomīga laboratorijas aprīkojuma, TestPro racionalizē diagnostiku ražošanas līnijās, servisa centros un kvalitātes nodrošināšanas komandās.

Ar augstfrekvences testēšanas atbalstu līdz 6 GHz TestPro ir pilnībā savietojams ar mūsdienīgiem automobiļu sakaru protokoliem, ieskaitot izklaides sistēmas, ADAS un EV platformas. Tas nodrošina ātru, precīzu un reālai pasaulei atbilstošu diagnostiku, kas palīdz savlaicīgi atklāt problēmas un uzturēt transportlīdzekļus ceļā.

Priekšrocības automobiļu ražotājiem

• Uzlabota kvalitātes kontrole: Testeris ļauj atklāt defektus uzstādītajā kabeļu instalācijā ražošanas cehā pirms transportlīdzekļa nosūtīšanas.
• Palielināta efektivitāte: Ātra testēšana un diagnostika ietaupa laiku un resursus gan ražotnē, gan servisa centros.
• Uzlabota uzticamība: Nodrošina, ka transportlīdzekļu kabeļu instalāciju sistēmas atbilst augstākajiem standartiem, veidojot uzticību jūsu klientiem.
• Samazinātas garantijas prasības: Atklājiet un novērsiet problēmas, pirms tās kļūst par nopietnām, samazinot garantijas prasības un saistītās izmaksas.

Galvenās īpašības

• Attāluma līdz kļūmei noteikšana: Testeris izmanto progresīvu tehnoloģiju, lai noteiktu pat vismazākos līkumus, kļūmes un defektus, un ziņo par attālumu līdz kļūmei.
• Intuitīva lietotāja saskarne: Kabeļu instalāciju savienotāju un kļūmes atrašanās vietas vizualizācija ļauj servisa tehniķiem ātri saprast, kur transportlīdzeklī atrodas kļūme, un veikt tās novēršanu. Analītikas skati parāda kļūmes grafiskā veidā, nodrošinot dažādus kļūmes attēlojuma veidus, kas vislabāk atbilst katram lietotājam.
• Pielāgojami testēšanas ierobežojumi: Izmantojiet Smart Trace, lai definētu pielāgotus sliekšņus katrai kabeļu instalācijas konfigurācijai.
• Datu analīze un atskaišu veidošana: Ģenerējiet testa atskaites, kuras var augšupielādēt TestDataPro rezultātu pārvaldības datubāzē un skatīt izplatītie komandas locekļi.
• Izturīgs lietošanai lauka apstākļos: Ar gumiju pārklāta aizsargapvalks aizsargā pret kritieniem.

TestPro Automotive nodrošina inženierus un tehniķus ar ātrāku, gudrāku un precīzāku pieeju kabeļu instalāciju validācijai — tieši tur, kur tas ir visvairāk nepieciešams: transportlīdzeklī.

Iespējas

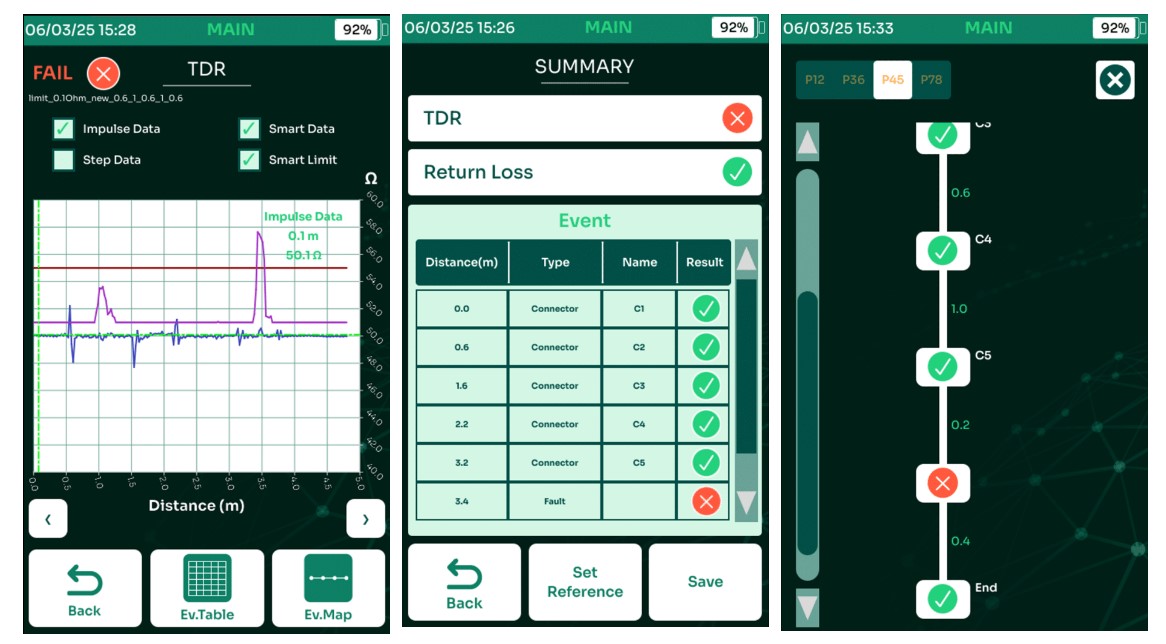

TDR tests
TDR (laika apgabala reflektometrs) ir jaudīgs instruments datu kabeļa defektu diagnostikai. Tradicionālie TDR testeri nevar atšķirt līnijā esošos savienotājus no nevēlamiem defektiem, piemēram, līkumiem. TestPro nodrošina viedu konfigurāciju un ierobežojumu iestatīšanu, kas palīdz precīzi noteikt kļūmes. Tā Smart-trace grafiks skaidri izceļ kļūmes, vienlaikus nomācot savienotāju maksimumus.

Rezultāti tiek parādīti arī kā notikumu karte, parādot kabeli ar identificētiem savienotājiem, kas atbilst iepriekš definētai konfigurācijai, un neparedzētiem elementiem, kas atspoguļo kļūmes.

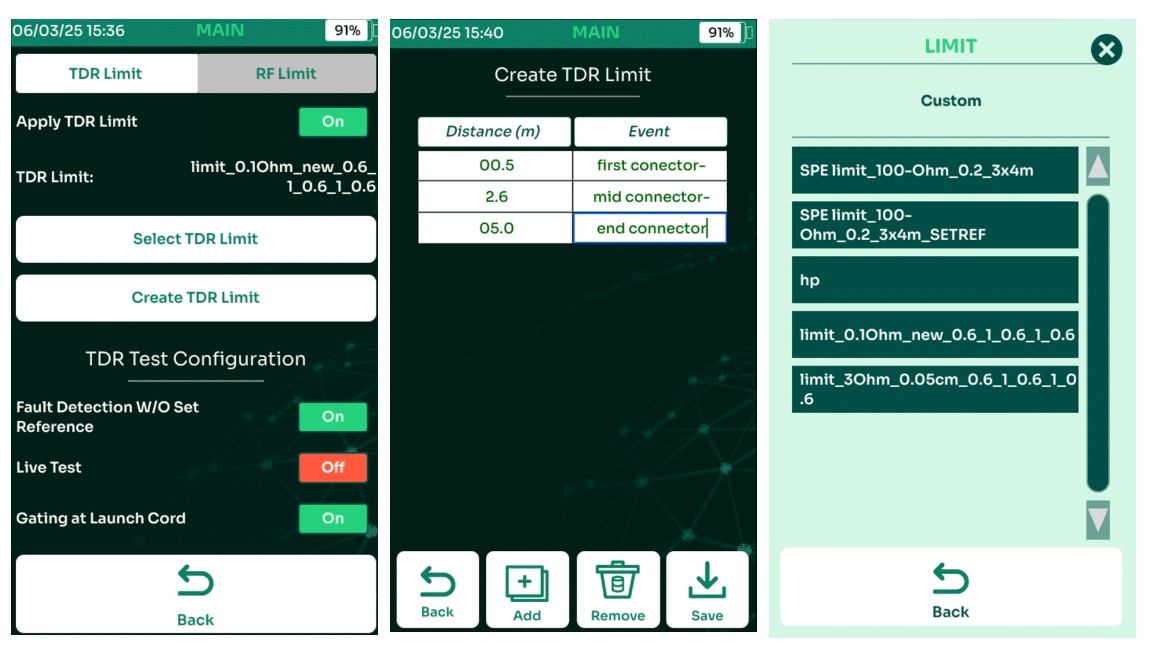

TDR ierobežojumu un kabeļa konfigurācijas iestatīšana

Kabeļa konfigurāciju var norādīt, izmantojot izklājlapu, un csv failu var ielādēt TestPro, izmantojot pavadošo TestDataPro datora programmatūru. Alternatīvi, konfigurāciju var izveidot arī testētājā uz vietas.

Var norādīt pielaides kabeļa garumā un pretestībā, lai ņemtu vērā detaļu atšķirības.

Pretestības ierobežojumus var piemērot TDR grafikā, lai identificētu novirzes kā kļūmi.

Ierobežojumi ir organizēti mapēm līdzīgā struktūrā, ļaujot lietotājiem saglabāt ierobežojumus visām instalācijām transportlīdzeklī un testēšanas laikā izmantot atbilstošus ierobežojumus.

Atgriešanās zuduma tests

TestPro veic arī frekvenču mērījumus testējamajā kabelī. Atgriešanās zudumam (atstarošanai) visā frekvenču diapazonā var norādīt atsevišķu ierobežojumu.

TestPro ziņo par PIESKAITĪTS/NEPIESKAITĪTS atsevišķi TDR un atgriešanās zudumam. Lielākā daļa klientu nosaka kabeli kā NEPIESKAITĪTS, kad neizdodas gan TDR, gan frekvenču rezultāti.

Atgriešanās zuduma testa frekvenču diapazons ir atkarīgs no izmantotā adaptera. Ja ir pievienots 6 GHz AD-1P-6G adapteris, frekvenču mērījumus veic līdz 6 GHz. Citiem automobiļu testa adapteriem frekvenču mērījumus veic līdz 3 GHz.

Atsauces iestatīšana

Kā alternatīva detalizētu kabeļa raksturlielumu norādīšanai, vispirms var testēt atsauces kabeli, un pēc tam TestPro salīdzinās testējamo kabeli ar atsauces kabeļa raksturlielumiem un noteiks kļūmes, ja atšķirība starp atsauces kabeli un testējamo kabeli pārsniedz ierobežojuma vērtību.

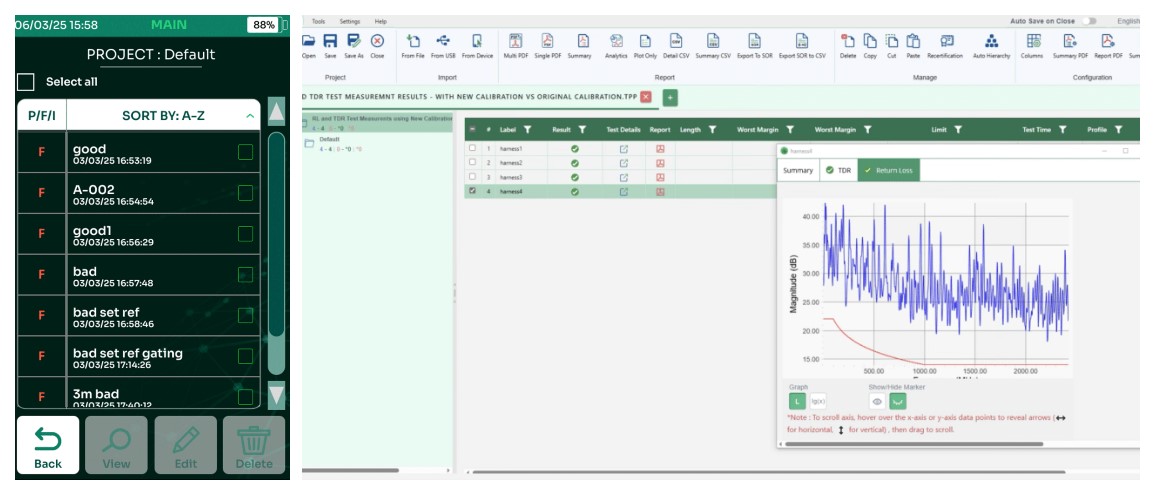

Testa rezultātu pārvaldība

Testa rezultātus var saglabāt pašā testerī vēlākai apskatei. Rezultātus var arī augšupielādēt TestDataPro programmatūrā, lai ierakstītu, izsekotu un dokumentētu rezultātus, ieskaitot saglabāšanu pdf vai csv testa atskaitēs.

Live testa režīms

Papildus validācijas testu veikšanai TestPro ļauj veikt arī “Live” testu aktīvai problēmu novēršanai. Šajā režīmā ierīce veic atkārtotus testus, palīdzot identificēt intermitējošus kabeļa defektus.

Tehniskās specifikācijas AEM TestPro Automotive

Dayer piederumi AEM TestPro Automotive

Modelis	Apraksts	Foto
AD-6G-1P	Viens 6 GHz 1-portu SMA testa adapteris
TESTPRO-WH-02E	Divpusēja kabeļu instalāciju testa sistēma ar SMA koaksiālo adapteru komplektu
AD-1P-APTIV-AMEC	Aptiv AMEC 1P adapteru pāris
AD-SMA-1P	SMA 1 PORT adapteru pāris
AD-4P-Auto-E6S204	Rosenberger Automotive 4P adapteru pāris
AD-2P-Auto-E6S20B	Rosenberger Automotive 2P adapteru pāris
AD-1P-TE-MATEnet	TE MATEnet 1P adapteru pāris
AD-1P-Auto-E6S201	Rosenberger Automotive 1P adapteru pāris
AD-4P-BAREWIRE-TB	Adapteris nodrošina spaiļu bloka savienojuma punktus bez terminācijas esoša kabeļa testēšanai.
AD-SPE-BAREWIRE-TB	Adapteris nodrošina spaiļu bloka savienojuma punktus bez terminācijas esoša kabeļa testēšanai.
